東京通信機材

電力と微小信号の同時伝送や高周波・長寿命といった厳しい要求に応える東京通信機材のスリップリング。豊富な設計実績と柔軟な対応力を備え、半導体製造装置をはじめとする精密機器にも多数採用されています。本記事では、製品の特徴や用途、導入メリットを詳しく紹介します。

東京通信機材の
スリップリングの特徴

豊富な設計実績と柔軟な
対応力で複雑な装置仕様
にも対応

1万種類以上^※（2025年8月調査時点）のスリップリング設計実績を持つ専業メーカーです。シャフト一体型や貫通型など豊富な標準品に加え、回路数や電流容量、回転速度などの仕様調整も柔軟に対応。1個から小ロット製作が可能で、開発段階の試作から量産までスムーズにつなげられます。

大電流・高周波・高速回転・長寿命・多極など特殊な仕様にも応え、設置環境に合わせた分割形状や特殊構造の実績も多数。貫通型・セパレート型など多彩なタイプ選定にも対応し、装置制約の厳しい現場でも適切な構造を提案できる設計自由度の高さが強みです。

高性能と品質保証で信頼性が求められる装置にも対応

電力と制御・通信信号を1ユニットで同時に伝送できるハイブリッド構成を採用。配線の省略と装置の省スペース化を実現し、回転機構を持つ装置の設計を効率化することが可能です。1.5GHz以上の高周波・1,000rpm以上の高速回転・1億回転以上の長寿命（オーダーメイドで製造可能）に対応し、安定した伝送品質と高い耐久性を兼ね備えています。

また、JIS Q9100やISO9001の取得に加え、RoHS・REACHなどの環境規制にも対応。医療・防衛・半導体など、品質要求の高い分野で多数の採用実績があります。厳しい技術要件や品質基準を満たしながら、スムーズな設計・調達・導入を実現できるスリップリングです。

東京通信機材の
スリップリング製品
ラインナップ

TSR4251

画像引用元：東京通信機材公式HP
https://www.totukizai.co.jp/product/slipring/tsr4251.html

製品カテゴリ	シャフトタイプ一体型
極数	12極
絶縁抵抗	DC250V－100MΩ以上
絶縁耐圧	AC500V 1分間
接触抵抗	0.1Ω以下
回転数	60rpm
回転方向	CW-CCW
使用温度	-10℃～80℃
許容電流	24V－1A 2A/ch
回転寿命	1A：300万回転 2A：150万回転

TSR3009

画像引用元：東京通信機材公式HP
https://www.totukizai.co.jp/product/slipring.html

製品カテゴリ	内径貫通タイプ一体型
極数	11極
絶縁抵抗	DC250V－100MΩ以上
絶縁耐圧	AC500V 1分間
接触抵抗	0.1Ω以下
回転数	120rpm
回転方向	CW-CCW
使用温度	-10℃～80℃
許容電流	24V－1A以下
回転寿命	500万回転

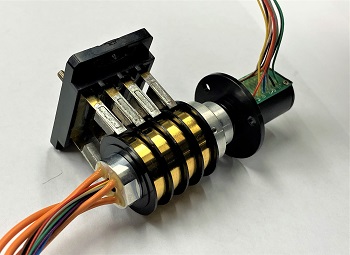

TSR5930

画像引用元：東京通信機材公式HP
https://www.totukizai.co.jp/product/slipring/tsr5930.html

製品カテゴリ	シャフトタイプ一体型と貫通型セパレート型のハイブリッド型
極数	16極
絶縁抵抗	1～4ch：DC500V－100MΩ以上 5～16ch：DC250V－100MΩ以上
絶縁耐圧	1～4ch：AC1,500V 1分間 5～16ch：AC500V 1分間
接触抵抗	0.1Ω以下
回転数	60rpm
回転方向	CW-CCW
使用温度	-10℃～80℃
許容電流	1～4ch：12A以下 5～16ch：1A以下
回転寿命	300万回転

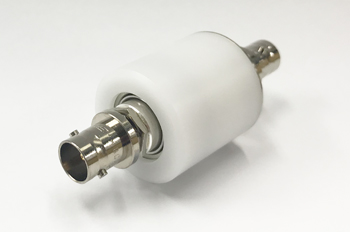

TSR7342

画像引用元：東京通信機材公式HP
https://www.totukizai.co.jp/product/slipring/tsr7342.html

製品カテゴリ	シャフトタイプ一体型
極数	1極
絶縁抵抗	DC500V－100MΩ以上
絶縁耐圧	AC1500V 1分間
接触抵抗	0.1Ω以下
回転数	60rpm
回転方向	CW-CCW
使用温度	-10℃～80℃
許容電流	0.1A以下
回転寿命	100万回転

東京通信機材の会社概要

創業80年以上の歴史を持つスリップリング専門メーカーです。設計・製造・販売を一貫対応し、培った技術力を強みとしています。

大電流や高速回転など特殊仕様にも柔軟に対応し、小ロットや短納期も可能。監視カメラや医療機器など多様な分野で採用されており、用途に合わせた適切な伝送環境を提供しています。
