Meridian Laboratory

Meridian Laboratoryは、アメリカ・ウィスコンシン州に拠点を置くスリップリングメーカーです。独自設計のブラシレス方式を採用した「ROTOCON」ブランドのスリップリングを展開しており、超小型・高速回転タイプから、大電流・高電圧・過酷環境に対応するタイプまで、用途に応じた幅広い製品をラインナップしています。

本記事では、Meridian Laboratoryが手がけるROTOCONスリップリングの特徴や製品ラインナップを紹介します。

Meridian Laboratoryの
スリップリングの特徴

液体金属を用いた
ブラシレス接触技術

Meridian LaboratoryのROTOCONは、回転部と固定部の間に液体金属によるフィルム接触を形成して電気を伝送するブラシレス方式を採用しています。金属ブラシと金属リングを摺動させる一般的な方式とは異なり、ブラシの摩耗や摩耗粉を抑えられることが特徴です。Meridian Laboratoryは、ROTOCONについてメンテナンスフリーの設計を特徴として挙げています。

用途に応じて選べる
多様な標準ラインナップ

ROTOCONには、小型・高速回転向けのMMシリーズ、超高速回転向けのUHSシリーズ、汎用タイプのM／MXシリーズ、中空型のMXTシリーズ、過酷環境向けのMXOシリーズ、高電圧対応のMXVシリーズ、大電流用途向けのERG／ERGTシリーズなどがあります。

Mシリーズでは、Ethernet（10／100／1000Mbps）、PROFINET、PROFIBUSなどの産業用ネットワーク通信に対応する構成を用意しています。電力伝送については、最大35A／チャネル、標準で600V AC／DC、オプションで3,500V AC／DCに対応する仕様があります。

低ノイズ・低接触抵抗の
仕様に対応

UHSシリーズでは、接触抵抗が最大0.2mΩ（2セル直列時）、絶縁抵抗が10GΩ以上、典型ノイズレベルが25µV（最大50µV）といった仕様が公開されています。回転体の計測や試験など、低ノイズ・低接触抵抗が求められる用途にも対応しています。

Meridian Laboratoryの
スリップリング
製品ラインナップ

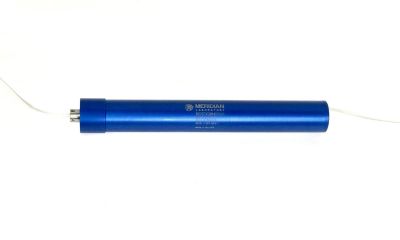

UHSシリーズ
（超高速40,000rpm対応）

画像引用元：Meridian Laboratory公式HP
https://www.meridianlab.com/product-category/rotocon-slip-rings/rotocon-uhs-series/

型番	UHS-201／204／208／212
チャネル数	1／4／8／12
最大回転数	標準版0～20,000rpm／高速版0～40,000rpm
負荷電流	最大0.3A／セル
負荷電圧	60V AC／DC
接触抵抗	最大0.2mΩ（2セル直列時）
絶縁抵抗	10GΩ以上（隣接セル間）
ノイズレベル	典型値25µV（最大50µV）
動作温度	-25℃～60℃
接続方式	UHS-201は両端はんだ接点／UHS-204・208・212はケーブル接続（入出力各400mm）

最大40,000rpmの高速回転に対応するシリーズです。ドローン・UAVや高速ダイナモメータ、機械監視など、回転数が高く、低ノイズでの電力・信号伝送が求められる用途に使用されています。

Meridian Laboratoryの会社概要

Meridian Laboratoryは、1963年から事業を展開するアメリカのスリップリングメーカーです。ウィスコンシン州ミドルトンを拠点に、ROTOCONブランドのブラシレススリップリングや、ML6ブランドの精密ポリウレタン成型品を手がけています。
