東測

最短2〜3週間の短納期対応や、小型・薄型・中空型などのカスタム設計にも対応している東測。本記事では、製品の特徴や用途、導入メリットを詳しく紹介します。

東測のスリップリングの特徴

高速回転下でも安定した
微小信号の伝送を実現

最大20,000rpm^※という高速回転対応を実現しており、回転試験機や半導体製造装置など、高速での精密信号伝送が求められる装置に適しています。

さらに、μV単位の微細なセンサー信号にも対応可能な低ノイズ設計を採用。接触部分の振動や摩耗による信号劣化を抑制し、応力・温度・歪みなどの微小データを高い再現性で伝送できます。信号ロスやノイズの心配が少ないため、開発・研究分野において高精度な計測が求められる現場での評価が高く、試験データの信頼性向上に貢献します。

※参照元：東測公式HP
https://www.tosoku.jp/product2/%E3%80%8A-20000rpm-%E3%80%8B%E3%80%80s10-15k09-lhv/

短納期と設計対応力で
開発スピードと柔軟性を支援

標準仕様であれば最短2～3週間で納品できる体制を整えており、突発的な装置改造や試作開発など短納期での導入ニーズに対応。設計変更や設備更新のスケジュール遅延を抑えることで、開発や検証の進行を妨げず、生産性向上に貢献します。

また、設置条件が厳しい環境にも対応できるよう、小型・薄型・中空型など多様な形状をラインナップ。たとえば、φ41～51mmで最大60極に対応する「S・SRシリーズ」や、軸長を約30％短縮・質量を40％軽量化した「SHORTシリーズ」など、現場の要件に応じて選択可能です。

供給スピードと設計対応力により、開発の柔軟性を高め、仕様変更やタイトなスケジュールにも無理なく対応できます。

東測のスリップリング
製品ラインナップ

S・SRシリーズ
（軸端型スリップリング）

画像引用元：東測公式HP
https://www.tosoku.jp/product1/

製品カテゴリ	軸端型
リング数	4、6、8、10、20、36
許容回転数	6,000rpm、4,000rpm、2,400rpm（リング数によって異なります）
寸法	Sシリーズ：φ41×34～41(mm) SRシリーズ：φ51×44～92(mm)
電流	200mA（SR10M・SR20Mの場合：250mA）
電圧	50V DC/AC

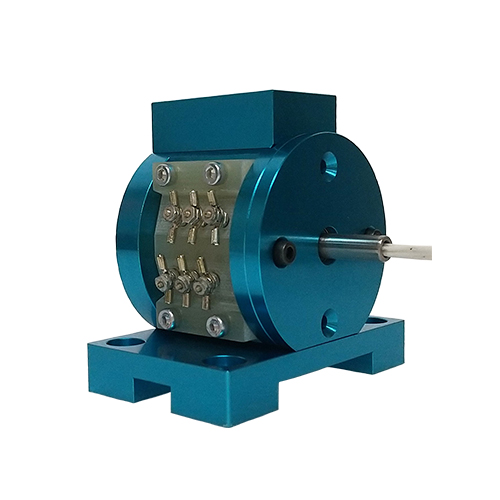

FT30000-6
（空冷タイプ）

画像引用元：東測公式HP
https://www.tosoku.jp/product2/

製品カテゴリ	軸端型-高速型
極数	6極
許容回転数	30,000rpm
許容電流電圧	2A, 60V DC/AC
絶縁耐電圧	1,000VAC（60Hz, 15秒間）
接触抵抗	0.1Ω以下
使用温度範囲	-40℃〜+120℃ ※空冷エアーは常温のこと
ケース材質	アルミ アルマイト表面処理
ロータースリーブ材質	ステンレス
接続：ローター側	300mm 24AWG 撚線テフロン被覆 錫線銀メッキ
接続：ステーター側	O端子 ねじ固定（圧着または半田付け）

SHORT S4/T
（薄型・軽量 スリップリング）

画像引用元：東測公式HP
https://www.tosoku.jp/product3/

製品カテゴリ	軸端型-薄型
リング数	4、6、8、10
許容回転数	12,000rpm
寸法	φ41×22~30(mm)
電流	200mA
電圧	50VDC/AC

198-4
（中空一体型スリップリング）

画像引用元：東測公式HP
https://www.tosoku.jp/product4/

製品カテゴリ	中空型
リング数	2～24
許容回転数	6,000rpm（条件により異なる為、要仕様確認）
内径	φ12.75～φ50.90(mm)
外径	φ64～125(mm)
電流	5A（特注対応可能）
電圧	60V DC/AC（特注対応可能）

東測の会社概要

40年以上にわたり計測用スリップリングに特化（2025年8月調査時点）し、多くのスリップリングを製造してきた東測。高周波対応や1億回転以上の長寿命設計など、高度なニーズにも応える技術力と、短納期・小ロット・オーダーメイドに柔軟対応できる体制が強みです。用途や設置環境に応じた提案を通じて、試作から量産、特殊用途まで、性能と信頼性を求める現場を力強く支援します。
