スリップリングのノイズとは？

スリップリングを使用していると、センサー値の乱れや通信エラー、信号の瞬断などが起こることがあります。原因はブラシとリングの接触状態だけではありません。摩耗粉や使用環境、配線、周辺機器からの電磁干渉など、複数の要因が関係します。

なお、製品仕様に記載されている「電気的ノイズ」は、音や電圧の大きさを表すものではなく、回転中に生じる接触抵抗の変動を指すのが一般的です。数値はmΩで示される場合があります。本記事では、スリップリングにノイズが発生する原因と確認方法、低減するための対策を解説します。

スリップリングで問題になるノイズの種類

接触抵抗の変動によるノイズ

一般的なスリップリングは、固定側のブラシを回転側のリングに接触させ、電力や信号を伝えます。回転に伴って接触面の状態や接触圧がわずかに変化すると、接触抵抗も変動します。

この変動が信号回路に影響すると、測定値の乱れや電圧変動、通信エラー、瞬断などが起こります。特に熱電対やセンサーが扱う微小信号は、わずかな抵抗変動でも影響を受けやすいため、製品仕様に記載された電気的ノイズや動的接触抵抗を確認しましょう。

電磁ノイズやクロストーク

モーターやインバーター、スイッチング電源などから発生した電磁ノイズが、信号線へ入り込むこともあります。同じスリップリングで電力と信号を伝送する場合は、回路間の電磁結合によってクロストークが生じる可能性もあります。

スリップリングを交換しても症状が変わらない場合は、外部配線や電源、接地、周辺機器まで含めて確認する必要があります。

スリップリングのノイズが発生・増加する主な原因

接点の摩耗が進むと摩耗粉が発生し、接触状態が不安定になります。粉塵や湿気が内部へ入り込んだ場合も、接触抵抗や絶縁性能に影響します。また、許容回転数を超えた運転や、想定以上の振動、軸ずれは摩耗を早めます。接点だけでなく、取付状態や使用条件も併せて確認しましょう。

ノイズの発生箇所を切り分ける方法

停止中と回転中の信号を比較する

まず、スリップリングが停止しているときと回転しているときで、信号や通信状態に違いがあるかを確認します。回転中だけノイズが増える場合や、一定の回転角度で同じ症状が繰り返される場合は、接点の摩耗や汚れ、偏心などが疑われます。

特定の回転数や温度、負荷で症状が悪化する場合は、その条件も記録しておきましょう。発生条件を整理することで、スリップリング本体と外部要因を切り分けやすくなります。

スリップリングの前後で波形を確認する

測定できる環境がある場合は、スリップリングの入力側と出力側で、電圧や信号波形を比較します。入力側ですでにノイズが発生しているなら、電源や周辺機器が原因である可能性があります。出力側だけでノイズが増えている場合は、スリップリング本体や接続部、回転側の配線を確認します。

接触抵抗と使用履歴を確認する

製品の仕様書や点検手順に従い、接触抵抗、ブラシやリングの摩耗状態、摩耗粉や異物の有無を確認します。設計寿命に近づいている場合や、清掃してもノイズが繰り返し発生する場合は、修理または交換を検討してください。

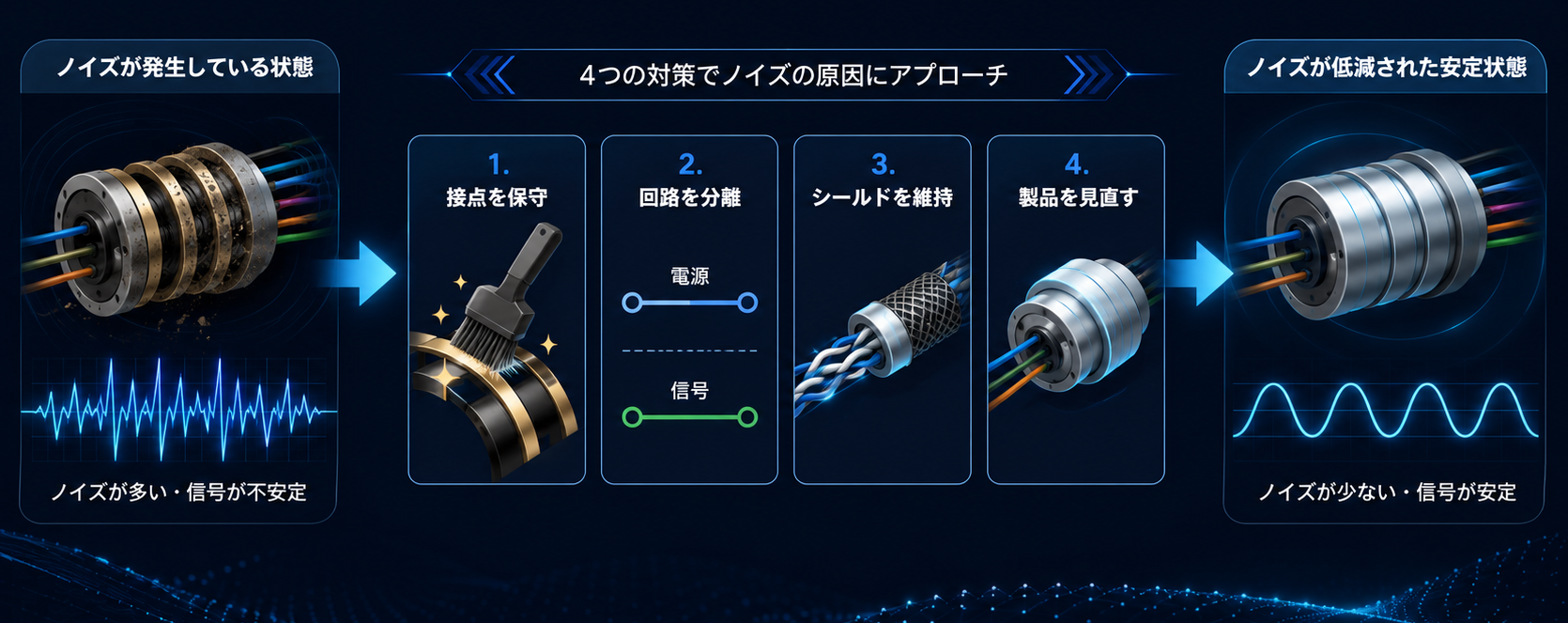

スリップリングのノイズを低減する対策

接点と内部を適切にメンテナンスする

摩耗粉や汚れが原因と考えられる場合は、メーカーが指定する方法で清掃します。ブラシの摩耗が使用限度を超えている場合は、交換が必要です。指定されていない潤滑剤や洗浄剤を使うと、接点材料や絶縁部品へ悪影響を与えるおそれがあるため、使用しないでください。

電力回路と信号回路を分離する

微小なアナログ信号や高速通信回路は、大電流回路やノイズ源から離して配置します。スリップリング内部で電力回路と信号回路を分けられるか、回路間にシールドを追加できるかについても、メーカーへ確認しておくとよいでしょう。

ツイストペアとシールドを連続させる

Ethernetや差動信号を伝送する場合は、ツイストペアの組み合わせを崩さず、通信規格に対応した製品を使用します。装置側でシールド配線を採用している場合は、スリップリング内部を含めてシールドが途切れない構成にする必要があります。接地方法が適切でないと、グランドループによるノイズが発生することもあるため注意しましょう。

使用条件に合う製品へ見直す

対策を行っても必要な信号品質を確保できない場合は、接点材質や電気的ノイズ、回転数、信号方式、使用環境に合った製品へ見直します。用途によっては、貴金属接点や複数接点構造、信号を非接触で伝送する方式も選択肢になります。

低ノイズのスリップリングを選ぶときの確認項目

メーカーや取扱会社へ相談するときは、次の情報を整理しておきましょう。

• 信号の種類、信号レベル、通信規格、データレート
• 回路ごとの電流・電圧と必要な回路数
• 許容できる電気的ノイズまたは動的接触抵抗
• 最大回転数と連続回転・間欠回転の別
• 必要寿命または想定総回転数
• 温度、湿度、粉塵、振動、防塵・防水などの環境条件
• シールド、接地、ツイストペアの要否
• 点検、清掃、ブラシ交換の可否

単に「ノイズを小さくしたい」と伝えるだけでなく、現在起きている症状や測定条件、許容できる数値まで共有すると、仕様に合った製品や対策を検討しやすくなります。
