軽量かつ低トルク設計を標準ラインナップに取り揃え、計測装置に適したスリップリングを幅広く提供している遠藤工業。高精度計測を支援する回転コネクタとして、多様なニーズに応える製品群が魅力です。遠藤工業のスリップリングについて、特徴や製品例をまとめています。

遠藤工業の
スリップリングの特徴

φ22～30mmクラスを中心に、0.2A～0.3Aの微電流伝送に対応するモデルを標準品としてラインナップ。最大18極まで構成可能で、複数のセンサ信号を1ユニットにまとめられるため、煩雑になりがちな回転部の配線もスッキリ整理できます。

工場自動化システムにおける通信規格（CC-Link、CC-Link IE、CC-Link IE TSNなど）の対応ケーブルを備えたモデルを標準品として多数展開しているため、製造ラインや計測装置の通信環境に合わせて選択可能です。

遠藤工業が手がける小型スリップリングは、質量26g、起動トルクは0.005N·mという軽量・低トルク設計です。0.005N·mという低トルクなら、分解能0.01N·m以下を求められる回転トルク試験機でも、計測誤差の原因となる余分な摩擦や負荷を最小限に抑えられます。

外径30mmクラスのモデルでもトルクは0.03N·m以下になっており、計測装置との干渉を抑制。振動や抵抗の発生を抑えることで、計測値の安定性と再現性を確保できます。

画像引用元：遠藤工業公式HP
https://www.endo-kogyo.co.jp/japanese/product/slipring/signal/shaft/srp-cl4/index.html

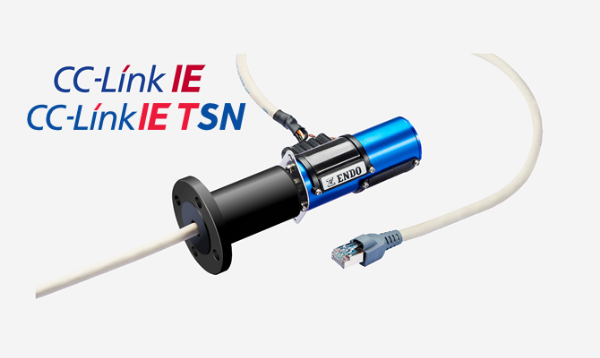

画像引用元：遠藤工業公式HP
https://www.endo-kogyo.co.jp/japanese/product/slipring/signal/shaft/srp-cl9/index.html

規格	CC-Link IE, CC-Link IE TSN
電気構成	EtherNET4 ペア+シールド 1 極
回転トルク	0.10N・m 以下（1000gf・cm 以下）
許容軸荷重ラジアル	13N（1.3kgf）
許容軸荷重スラスト	13N（1.3kgf）
耐振動	5G以下
保護構造	IP4X相当
ケーブル	シャフト・ボディ側2重しゃへいSTP CAT5eより線3m付
許容回転数	400min⁻¹(rpm)
回転寿命	メンテナンスフリーで3000万回転
使用環境	0℃～50℃以下結露なきこと　標高1000m以下
質量	約510g

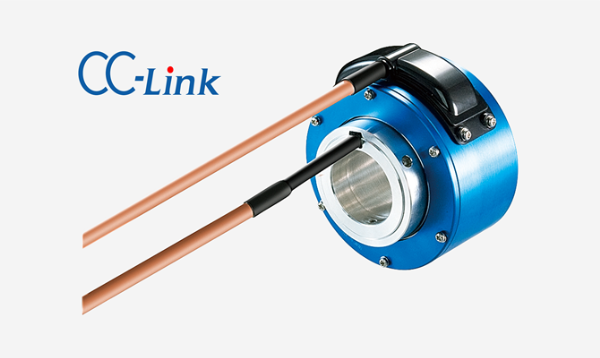

画像引用元：遠藤工業公式HP
https://www.endo-kogyo.co.jp/japanese/product/slipring/signal/hollow/srp-cl4h/index.html

画像引用元：遠藤工業公式HP
https://www.endo-kogyo.co.jp/japanese/product/slipring/power/sr-in/index.html

まとめ

小型・低トルク
を標準で、
計測精度を守る

遠藤工業のスリップリングは、軽量・低トルクを標準仕様で提供し、小型計測装置でも回転部の負荷や振動を抑えやすい点が特長です。微電流伝送や高再現性が求められる計測用途で、装置の安定性と取り回しの良さを両立できます。

φ22〜30mmクラスでも最大18極に対応するモデルや、CC-Link／CC-Link IE（TSN含む）対応ケーブル付属の標準品を用意。多点センサの配線を一本化しつつ、省スペース・低慣性の要件に適した構成が取りやすくなります。

仕様だけでなく依頼条件まで満たすスリップリングメーカーを選ぶには、各メーカーの得意分野を知ることが合理的なアプローチです。このメディアでは、設計者が条件に合う依頼先を見極められるよう、各社の強みを整理して紹介しています。

新潟県燕市を拠点に、1935年の創立以来、スプリングバランサーやエアバランサー、スリップリングなどの回転・昇降装置を開発・製造してきたメーカーです。自社製品が使われる「ものづくりの現場」を第一に考え、長年の経験により培われた技術力で信頼のおける産業向け製品を提供し続けています。
