大崎電業社

多様な用途や制約条件に応じた柔軟な設計と、過酷な環境下でも長期安定稼働を実現する接点技術を強みに持つ大崎電業社。本記事では、製品の特徴や用途、導入メリットを詳しく紹介します。

大崎電業社の
スリップリングの特徴

生産ラインを止めずに機能を増設できるセミカスタム設計

標準モデルをベースとしながら、顧客ごとの細かな要望に応える「セミカスタム設計」に対応しています。既存設備の改造や機能増設において大きなメリットを発揮します。例えば、軸を分解せずに後付け設置が可能な「分割形」のスリップリングもその一つ。既設の生産ラインを停止せずに、電力容量の増強や信号経路の追加・更新を進めることが可能です。

また、新規の装置開発においても、その設計自由度は省スペース化や多機能化に貢献します。動力・制御信号・熱電対といった複数の役割を一つのスリップリングに集約したり、光ファイバーを組み合わせたハイブリッド構造で高速データ通信に対応したりと、用途に応じた構成を実現。

防水・防塵仕様など、設置環境に合わせたカスタマイズも可能で、「限られたスペースに収めたい」「多様な配線をまとめたい」といった設計者の課題を解決します。

過酷環境でも長期安定稼働を実現する接点技術

過酷な現場でも安定した通電と長寿命を実現する接点構造は、大崎電業社の大きな強みです。1極あたり2本のカーボンブラシと、接触抵抗の低い特殊合金リングを組み合わせることで、通電の安定性と耐久性を高めています。

加えて、絶縁部には湿度や熱に強く、長期使用でも劣化しにくい樹脂素材を採用。高温・多湿といった過酷な環境下でも、安定した性能を維持できる構造になっています。

金メッキリングやワイヤーブラシなど、用途に応じた接触材も選択でき、微小電流のセンサー信号から大電力ラインまで幅広く対応。高速回転や多信号伝送など、ノイズや摩耗が課題となる現場でも、安定稼働を実現します。

大崎電業社のスリップリング製品ラインナップ

スリップリングシステム
標準形（OSR020）

画像引用元：大崎電業社公式HP
https://www.osaki-ew.co.jp/products/slipring-system.html

製品カテゴリ	標準形
電流	20A
電圧	DC1V～100V AC100V～440V
耐電圧	AC15,00V 1min
絶縁抵抗	500Vメガ 50MΩ以上
許容回転数	0～2,000r/min
極数	2～38

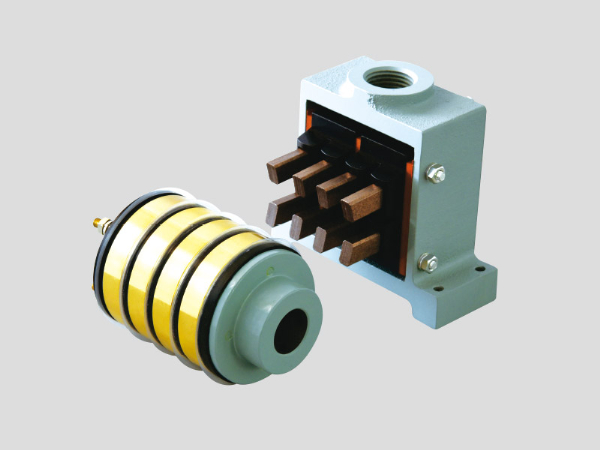

スリップリングシステム
標準モールド形
（OMSR020-002-020）

画像引用元：大崎電業社公式HP
https://www.osaki-ew.co.jp/products/mold.html

製品カテゴリ	標準モールド形
極数	2
電流	20A
電圧	DC1V～100V AC100V～440V
耐電圧	AC1500V 1min
絶縁抵抗	500Vメガ 50MΩ以上
質量	500g
内径	20mm

極リング・ブラシ特殊対応

画像引用元：大崎電業社公式HP
https://www.osaki-ew.co.jp/products/slipring-system-s.html

製品カテゴリ	特殊形
最大極数	125極
最大極リング外径	1,200mm
分割構造	2分割対応（既設機への後付け・リング交換容易）／大口径2分割例あり（内径1000mm）
大電流対応例	最大電流600A（8極）／3極の大電流2000A用（ブラシ数増で2,000A超にも対応可）

※上記は特殊仕様の一例です。

大崎電業社の会社概要

1935年創業の大崎電業社は、スリップリングを中心に高信頼な給電システムを提供する老舗技術メーカーです。港湾クレーンや立体駐車場など大型回転機器向けにカスタム対応し、過酷な環境下でも安定稼働を実現。「お先に、次世代へ」を掲げ、設計・加工・品質管理の技術力で、高付加価値なものづくりに挑み続けています。
